工作原理

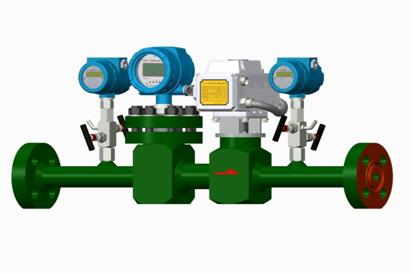

   由控制器采集流量计的各种信号，与预先设定的量值进行分析和比较。如果从流量计采集的各种信号，偏离预先设定的量值，控制器将发出正确的调整指令给执行机构，由执行机构调整阀门的开启度，使得高压流量自控仪达到预先设定的量值，实现闭环的自动调节流量控制。高压流量自控仪，从结构分为“流量测量”，“流量调节机构”，“控制器”(流量控制及数据通讯)三部分。

　　高压流量自控仪在油田智能注水系统中成功应用，实现了水井生产工况的实时采集、实时诊断、实时优化、实时控制等。

实时采集数据（配水间）：干线压力、油压、温度、流量、电磁阀开度等。

注水智能系统已经在油田现场实现了水井生产工况的实时采集、实时诊断、实时优化、实时控制、智能预测等。

注水智能系统采用套筒式流量自控装置实现高压(32～45MPa)注水智能调控，高压差调控扭矩小、节能，整套设备额定功率为15W。

注水智能系统可以根据不同要求进行自由设置，如定量控制、定时控制、温度控制（井口电伴热防管线冻结）、压力控制（防返吐）、按比例控制（安装两台流量计分层注水控制）。

注水智能系统设备宽范围量程（0.35～20m3/h）支持在线洗井，并能实时显示洗井工况数据。
